Montag, 12. November 2012

erstes Maßnehmen

Nachdem die Flanschplatte an den Motor montiert wurde kam auch die Aufnahme für die Kupplung vom Dreher. Jetzt muß noch die Paßfedernut fezogen werden und die Aufnahme für die Getriebeverzahnung eingebaut werden. Doch dazu später, wenns soweit ist.

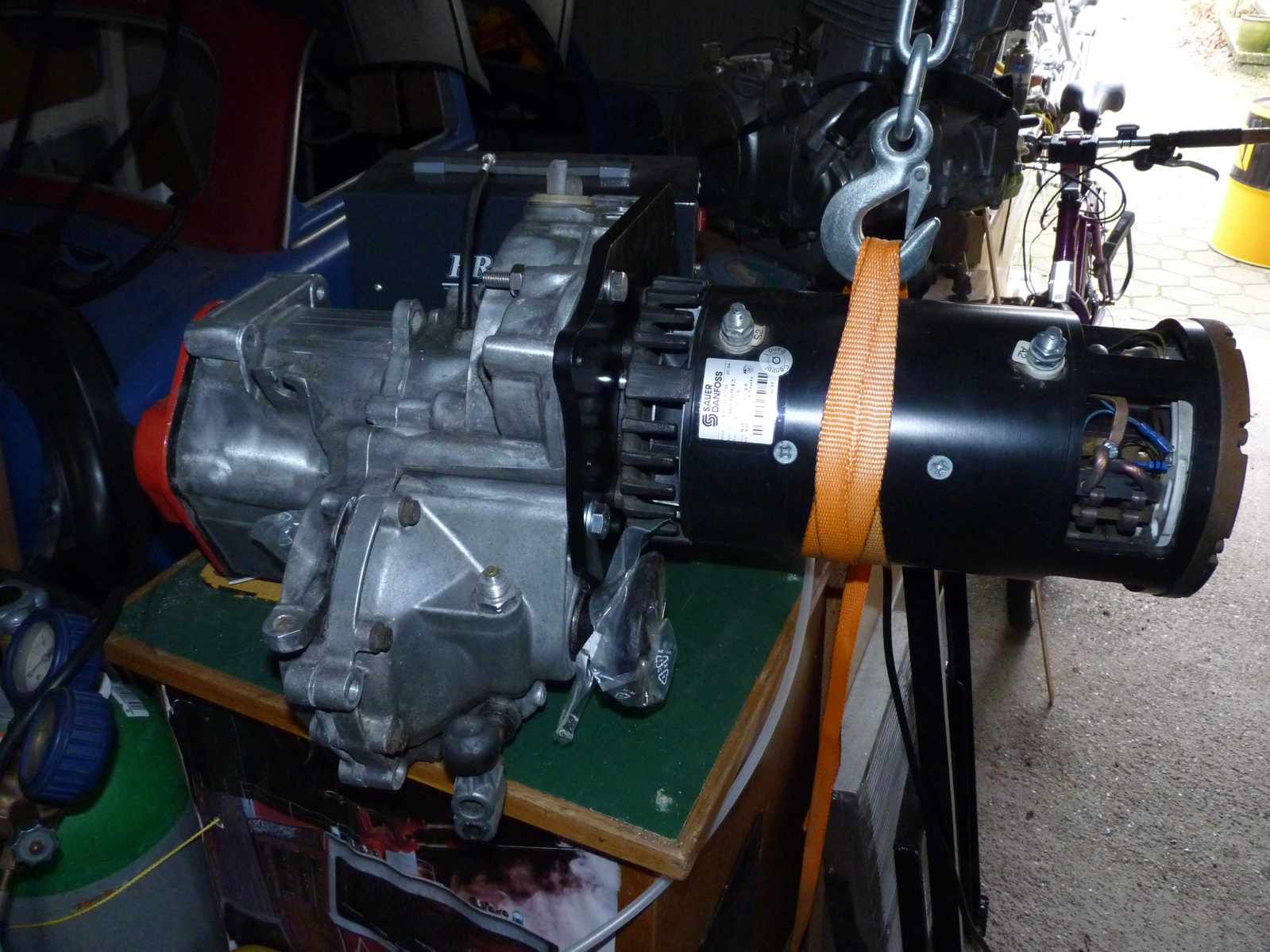

Für die erste Anpassung, ob die Wellen zueinander fluchten hab ich mit eine Hülse gedreht, die die beiden Passungen aufweist. Ok, Getriebeseitig hab ich den Außendurchmesser der Verzahnung genommen. Die hab ich dann auf die Welle vom Elektromotor geschoben und das Ganze montiert. Anschließend mal die Abtriebswellen vom Getriebe gedreht und der E-Motor stand weiter still. Passt, wackelt nicht und hat grade so Luft von den gedrehten Übermaßpassungen.

Nächste Aktion ist dann die echte Hochzeit von Motor und Getriebe.
Im Anschluß wird noch ein Kabel zwischen Wicklung und Kohlen alsS1 für den Controller rausgeführt. Mal sehen, was der max. Durchmesser ist, den ich da anschließen kann. Eine M6 Schraube ist hier die Verbindung zwischen Wickung und Kohlenkäfig.

Danach gehts dann wieder ab in den Motorraum wos hingehört, damit ich endlich die weiteren Einbauten vornehmen kann. Pünktlich zum Beginn des besch.. Wetters
